江苏海博流体控制有限公司的BRITORK智能电动执行机构具有造型美观、操作简单、控制精确、设定便利、显示简明、自诊断完善、适应性强、智能变速控制、相序自适应、可频繁调节等特点。全系列产品均为智能型一体化、非侵入式设计,所有调试、控制均仅通过遥控器即可实现,简单便捷。

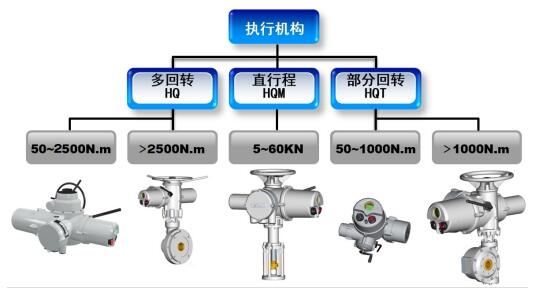

一、产品系列

BRITORK智能电动执行机构包含多回转的HQ系列、直行程的HQM系列及部分回转的HQT系列,HQ系列单机输出最大扭矩为2500NmHQM系列单机输出最大推力60KNHQT系列单机输出最大扭矩为600Nm



二、型号说明

BRITORK智能电动执行机构的具体型号由HQ及后继6个字母构成,一般标于产品铭牌的第二行(HQ10DD-AHQT1500IPC-Z),具体含义为:

位号

内容

含义

1

输出位移形式

Q  — 多回转

QM — 直行程

QT — 部分回转

2

额定输出转矩或推力

转矩型:N.m1/10(不补零)

推力型:KN

*本位号内容由15位的数字组成

3

标准配置

无—专业型

S —基本型

4

电源类型

D—单相(220V  50Hz)

I—三相(380V  50Hz)

E—欧标

5

控制类型

A—无远程控制及反馈

B—开关量控制、模拟量反馈

C—开关量控制、开关量反馈

D——模拟量控制、模拟量反馈

F—FF现场总线

H—Hart现场总线

M—Modbus现场总线

P—Profibus现场总线

V—DeviceNet现场总线

6

防爆类型

无—非防爆

B—防爆等级:EXd BT4

C—防爆等级:EXd Ⅱ CT4

7

扩展类型

无—反馈触点4(标准配置)

6—反馈触点6

8—反馈触点8

8

输出接口类型

A—F号转矩型接口

S—三爪型接口

T—F号推力型接口

Z—摇臂型接口

三、总线控制

BRITORK智能电动执行机构在设计之初就考虑到用户的扩展需求,除了提供传统的多线制方式外,还提供了强大的总线控制功能,支持包括ProfiBusModBusFoundationHart等在内的常用通信协议,均通过权威机构的认证及部分FCS厂商的兼容性测试。


四、性能特点

工作频率

开关型执行机构:S2工作制式,时间额定为10min15min

调节型执行机构:S5工作制式,负载持续率10%80%,动作频率630/h1200/h

工作环境

环境温度:-30℃+70℃(可选环境温度:-40+70℃)

相对湿度:≤95%25时)

防护等级:IP68(水下20 96小时)

隔爆型:防爆标志:ExdⅡCT4

震动频率:10Hz100Hz

噪音

执行机构独立测试,在离执行机构1米处所产生的噪音不超过60分贝。
